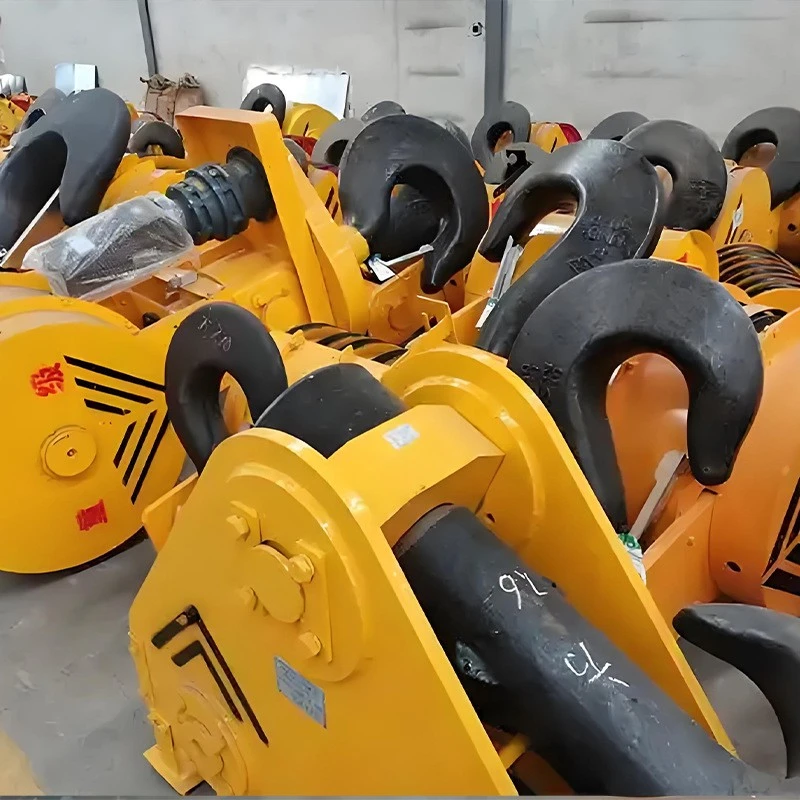

Zdvíhací háčik

Tenzdvíhací háčikje životne dôležitým prvkom vykonávania v akomkoľvek zdvíhacom systéme, ktorý je priamo zodpovedný za prepravu zaťaženia počas zdvíhacích operácií. Slúži ako kritické rozhranie medzi zariadeniami žeriavu a nákladom a je vo veľkej miere aplikovaný na stavebných strojoch, workshopoch, prepravných termináloch a lokalitách infraštruktúry. Návrh a kvalita výroby zdvíhacieho žeriavového háku priamo ovplyvňujú prevádzkovú bezpečnosť, efektívnosť zdvíhania a životnosť servisu.

Moderné zdvíhacie žeriavové háčiky sú kované z ocelí s vysokou zliatinou, tepelne ošetrené a CNC, ktoré spĺňajú medzinárodné bezpečnostné a výkonné štandardy, ako sú ASME B30.10 a DIN 15401. Ich robustná štruktúra ponúka vynikajúcu odolnosť v únave, nárazovú silu a spoľahlivosť pri vysokých a tvrdých podmienkach prostredia.

Typy podľa štruktúry

Jediná háčik: Jednoduché a široko používané, ideálne pre svetlo až stredné zaťaženie až do 80 ton; Bežné v mobilných žeriavoch a elektrických zdvihákoch.

Dvojitý háčik (Ramshorn): Symetricky navrhnuté tak, aby rovnomerne distribuovali ťažké zaťaženie presahujúce 500 ton, ktoré sa bežne používajú v portálových a mostných žeriavových systémoch.

Hák: Obsahuje kruhovú hornú časť pre pripevnenie lana alebo reťazca, ideálne pre aplikácie vyžadujúce časté spojenie\/odpojenie.

Otočná háčik: Zahŕňa rotučný mechanizmus, ktorý zabraňuje dokonalosti krútenia lana na manipuláciu s dlhými alebo citlivými zaťaženiami.

Kľúčové konštrukčné komponenty

Hák: Primárna časť zaťaženia, často lichobežníky alebo tvaru T, aby sa optimalizovala distribúcia napätia.

Hák: Pripojí sa k zdvíhacej zostave žeriavu, zvyčajne závitovej alebo zakrývanej pre ľahkú inštaláciu.

Bezpečnostná západka: Zabraňuje náhodnému odlúčeniu popruhov a je teraz štandardom vo všetkých moderných dizajnoch zdvíhacích žeriavov.

Konštrukcia

Žervice Tower a Crawler používajú veľké zdvíhacie žeriavové háčiky na presun prefabrikovaných mostíkových trámov a oceľových segmentov s presahujúcich 200 ton na zdvíhanie.

Mobilné žeriavy používajú háčiky, ktoré ponúkajú rýchle uchytenie a rotáciu na zostavenie budov.

Porty a logistika

Žeriavy STS a RTG používajú prispôsobené zdvíhacie žeriavové háčiky pre častú manipuláciu s nádobami (20–40 ft, ~ 30 ton), čo si vyžaduje odpor korózie a pevnosť únavy s vysokým cyklom.

Priemyselná výroba

Nadheadové žeriavy v továrňach manipulujú s ťažkými strojmi alebo oceľovými cievkami s dvojitými háčikmi na vyváženie asymetrických záťaží.

Zlievárne žeriavy zdvíhajú pany do extrémnych teplôt, ktoré si vyžadujú teplo odolné voči teplom, ako je 34crmov.

Energetika a infraštruktúra

Veterné turbíny vyžadujú zdvíhacie žeriavové háčiky na zdvíhacie góly, čepele a veže (zaťaženia väčšie alebo rovnajúce sa 80 ton) s únavovou životnosťou väčšou alebo rovnajúcou sa 100, 000 cyklami.

Offshore Plošinové žeriavy používajú na zvládanie morských zaťažení v prostredí s vysokou slanosťou háčiky protikorozívne potiahnuté háčiky.

Kľúčové technické špecifikácie

Kovanie a spracovanie toku

Výber materiálu: Zliatiny, ako napríklad 35CRMO, sú vybrané pre pevnosť v ťahu väčšiu alebo rovnú 980 MPa.

Horúce kovanie: Schady sa zahrievajú na 1150-1250 stupňov, na matricu pre prietok zŕn a štrukturálnu integritu.

Tepelné spracovanie: Ochladené a temperované, aby sa dosiahla optimálna tvrdosť a húževnatosť.

Precízne obrábanie CNC: Zaisťuje tolerancie úst a stopky v rámci ± 0. 05 mm.

Nedeštruktívne testovanie: Každý zdvíhací žeriavový háčik podlieha testovaniu magnetických častíc (MT) a ultrazvukového (UT); korektné naložené na 1,25 × Wll.

Denná kontrola

Skontrolujte praskliny alebo deformáciu; Zlikvidujte, ak opotrebovanie hrdla háčika presahuje 10%.

Testovacia zámka Funkcia Must Funktion Fungte plynulo bez zaseknutia.

Plánovaná údržba

Mazajte ložiská a rotujúce časti štvrťročne.

Vykonajte plné meranie NDT a meranie opotrebenia ročne; Udržujte denník služieb.

Kritérium

Praskliny kdekoľvek na tele

Otvorenie háčika zväčšilo väčšie alebo rovné 15%

Twist deformácia väčšia alebo rovná 10 stupňom

Nebezpečná sekcia opotrebuje väčšie alebo rovná 10%

Inteligentné monitorovanie: Integrácia snímačov zaťaženia a bezdrôtových systémov na sledovanie zdvíhacieho žeriavového háku v reálnom čase.

Ľahké materiály: Použitie zliatin hliníka alebo titánu na zníženie mŕtvej váhy bez obetovania sily.

Ekologická výroba: Zavedenie náterov bez chrómu a environmentálne bezpečných ošetrení.

Aj keď to vyzerá malé,zdvíhací háčikje jednou z najdôležitejších bezpečnostných častí v priemyselnom zdvíhaní. Postupom času sa vylepšil pomocou silnejších materiálov a inteligentných technológií, aby sa zdvíhanie bezpečnejšie, spoľahlivejšie a efektívnejšie. Keď priemyselné odvetvia rastú a zvládajú väčšie, ťažšie náklady, tieto háčiky budú na celom svete naďalej nevyhnutné.

Aby ste udržali svoju operáciu v bezpečí a plynulo v prevádzke, je kľúčom k zvoleniu certifikovaného, ​​vysoko kvalitného zdvíhacieho žeriavového háku-a pravidelne ho kontrolovať a udržiavať. Potrebujete vlastný dizajn alebo odborné rady? Sme tu, aby sme pomohli. Vaša bezpečnosť zdvíhania začína pravým háčikom.
